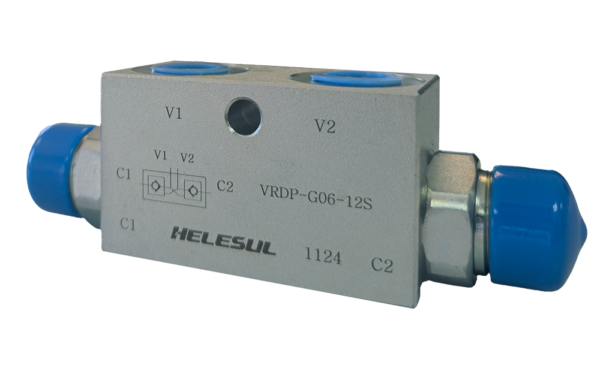

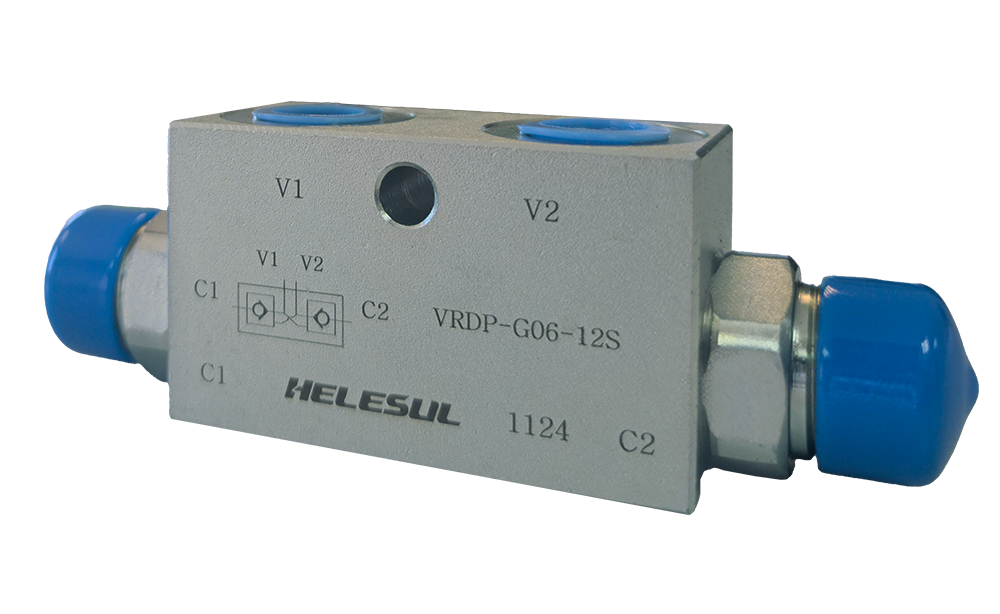

Válvula Retenção Duplo Pilotada

Funcionamento e Aplicações

Como Funcionam:

As VRPDs atuam em ambos os lados de um atuador, permitindo o fluxo livre do óleo hidráulico em uma direção, enquanto bloqueiam o fluxo na direção oposta. Essa retenção é controlada internamente por um sistema de pilotagem:

• Bloqueio: A válvula permanece fechada, impedindo o movimento do atuador, até que uma pressão de pilotagem seja aplicada.
• Liberação: A pressão de pilotagem, geralmente proveniente do próprio sistema hidráulico, abre a válvula, permitindo o fluxo do óleo e o movimento do atuador.

Aplicações Típicas:

As VRPDs são ideais para aplicações onde o controle preciso do movimento do atuador é crucial, como:

• Sistemas de Sustentação de Carga: Em equipamentos como guindastes ou plataformas elevatórias, elas evitam que a carga caia em caso de falha no sistema.
• Componentes Estáticos: São frequentemente utilizadas em estabilizadores, onde a função principal é manter a posição do componente.

Considerações Importantes:

• Relação de Pilotagem: Para garantir o funcionamento correto, a pressão de pilotagem deve ser cuidadosamente dimensionada. A relação entre a área do êmbolo e a área da coroa do cilindro deve ser levada em conta para evitar o travamento.
• Sobrecarga : Em algumas situações, as VRPDs podem apresentar um movimento brusco, especialmente quando a direção do peso ou carga coincide com a direção da pressão de entrada do óleo. Nesses casos, pode ser necessário ajustar a aplicação ou selecionar um modelo diferente de válvula.
